物体检测模块:MMDetection

简介

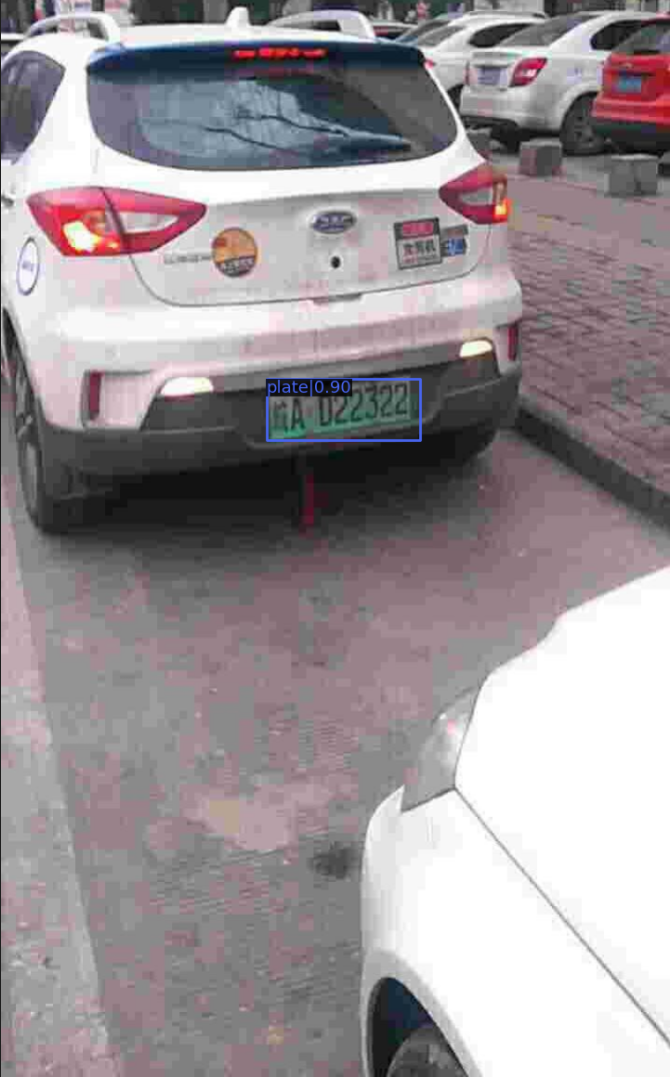

MMDetection的主要功能:输出图片或视频中出现的多个对象名称,同时用方框框出对象所在方形区域。

../_images/image-20220408192155931.png

其支持的SOTA模型有FasterRCNN、Yolov3等。

使用说明

MMEdu中预置了“车牌检测”数据集,并且已经预训练了权重(路径:/checkpoint/det_model/plate/latest.pth)。在demo文件夹中,还提供了一张汽车图片(含车牌)用于测试。

1.直接推理(支持CPU)

如果想快速上手体验MMDetection的话,我们建议您使用我们已经预训练好的模型和权重文件进行推理,提供一张图片测试推理的准确度。

执行代码如下:

import base # 测试版需要(发布版不需要)
from MMEdu import MMDetection as det # 导入mmdet模块

img = 'car_plate.png' # 指定进行推理的图片路径,我们使用demo文件夹中提供的图片
model = det(backbone="FasterRCNN") # 实例化MMDetection模型
checkpoint = '../checkpoints/det_model/plate/latest.pth' # 指定使用的模型权重文件
class_path = '../dataset/classes/det_classes.txt' # 指定训练集的路径
result = model.inference(image=img, show=True, class_path=class_path,checkpoint_path = checkpoint) # 在CPU上进行推理
model.print_result() # 输出结果
# 同时您可以修改show的值来决定是否需要显示结果图片,此处默认显示结果图片

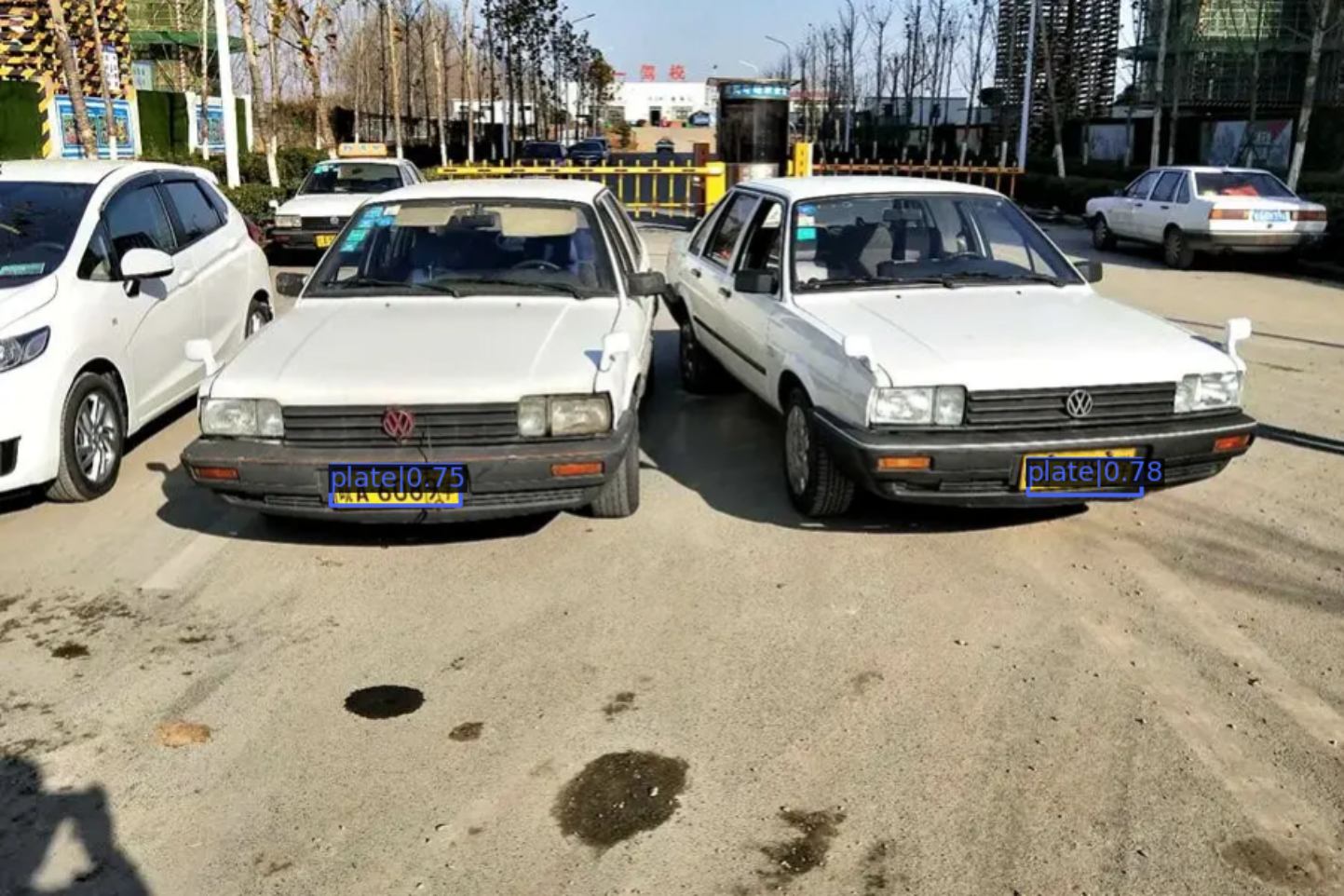

运行结果如图:

../_images/image-20220408191108835.png

推理结果图片(带标签的图片)会以原本的文件名称保存在demo文件夹下的det_result文件夹下,如果在demo下没有发现该文件夹,不用担心,系统会自动建立。当然,您可以自己指定保存文件夹的名称。

您也可以将收集的图片放在一个文件夹下,然后指定文件夹路径进行一组图片的批量推理。如在demo文件夹下新建一个det_testIMG文件夹放图片,运行下面这段代码。

img = 'det_testIMG/' # 指定进行推理的一组图片的路径
model = det(backbone="FasterRCNN") # 实例化MMDetection模型
checkpoint = '../checkpoints/det_model/plate/latest.pth' # 指定使用的模型权重文件
class_path = '../dataset/classes/det_classes.txt' # 指定训练集的路径
result = model.inference(image=img, show=True, class_path=class_path,checkpoint_path = checkpoint) # 在CPU上进行推理
model.print_result() # 输出结果
# 同时您可以修改show的值来决定是否需要显示结果图片,此处默认显示结果图片

您会发现当前目录下‘det_result’文件夹里出现了这组图片的推理结果图,每张图片的结果与您收集的图片同名,您可以到这个文件夹下查看推理结果。

接下来对为您讲述代码规则:

  • 图片准备

img = 'car_plate.png' # 指定推理图片的路径,直接在代码所在的demo文件夹中选择图片

如果使用自己的图片的话,只需要修改img的路径即可(绝对路径和相对路径均可)。

  • 实例化模型

model = det(backbone='FasterRCNN') # 实例化MMDetection模型

这里对于MMDetection模型提供的参数进行解释,MMDetection支持传入的参数是backbone

backbone:指定使用的MMDetection模型,默认使用 'FasterRCNN',当然读者可以自行修改该参数以使用不同模型。

  • 模型推理

model.inference(image=img, show=True, class_path=class_path,checkpoint_path = checkpoint) # 在CPU上进行推理

将所需要推理图片的路径传入inference函数中即可进行推理,我们这里传入了四个参数,image代表的就是推理图片的路径,show代表是否需要显示结果图片,class_path代表训练集的路径,checkpoint代表指定使用的模型权重文件。

  • 参数详解

在Detection_Edu中对于inference函数还有其他的传入参数,在这里进行说明:

device:推理所用的设备,默认为'cpu',如果电脑支持GPU,也可以将参数修改为'cuda:0',使用GPU进行推理。

checkpoint:指定使用的模型权重文件,默认参数为None,如果没有指定模型权重文件,那么我们将会使用默认的模型权重文件进行推理。

image:推理图片的路径。

show:布尔值,默认为True,表示推理后是否显示推理结果。

rpn_threshold & rcnn_threshold: 0~1之间的数值。由于FasterRCNN为一个两阶段的检测模型,这两个参数分别表示两个阶段对于检测框的保留程度,高于这个数值的框将会被保留(这里如果同学们设置过低,也可能会发现图中出现了多个框)。

class_path:指定训练集的路径,默认参数为"../dataset/classes/det_classes.txt"

save_fold:保存的图片名,数据结构为字符串,默认参数为'det_result',用户也可以定义为自己想要的名字。

(最后两个参数的使用,我们将在下一部分进行详细举例解释)。

2.训练模型

使用下面的代码即可简单体验MMDetection的训练过程,我们以车牌的识别为例,为您进行详细的介绍。

在运行代码之前,您需要先拥有一个数据集,这里我们为您提供车牌检测数据集。

数据集文件结构如下:

../_images/image-20220408210420560.png

coco文件夹中包含两个文件夹annotationsimages,分别存储标注信息以及图片数据,每个文件夹下面有trainvalid两个json文件。

  • 代码展示

model = det(backbone='FasterRCNN') # 实例化模型,不指定参数即使用默认参数。
model.num_classes = 1 # 进行车牌识别,此时只有一个类别。
model.load_dataset(path='../dataset/det/coco') # 从指定数据集路径中加载数据
model.save_fold = '../checkpoints/det_model/plate' # 设置模型的保存路径
model.train(epochs=3, validate=True) # 设定训练的epoch次数以及是否进行评估

详细说明

实例化模型的代码在前面说过就不再赘述。

  • 指定类别数量

model.num_classes = 1 # 进行车牌识别,此时只有一个类别
  • 加载数据集

model.load_dataset(path='../dataset/det/coco') # 从指定数据集路径中加载数据

这个函数只需要传入一个path参数即训练数据集的路径,函数的作用是修改模型中关于数据集路径的配置文件,从而确保我们在训练时不会找错文件。

  • 指定模型参数存储位置

model.save_fold = '../checkpoints/det_model/plate'
  • 模型训练

model.train(epochs=10, validate=True) # 设定训练的epoch次数以及是否进行评估

表示训练10个轮次,并在训练结束后用检验集进行评估。

  • 参数详解

train函数支持很多参数,为了降低难度,MMEdu已经给绝大多数的参数设置了默认值。根据具体的情况修改参数,可能会得到更好的训练效果。下面来详细说明train函数的各个参数。

random_seed:随机种子策略,默认为0即不使用,使用随机种子策略会减小模型算法结果的随机性。

save_fold:模型的保存路径,默认参数为./checkpoints/det_model/,如果不想模型保存在该目录下,可自己指定路径。

distributed:布尔值,只能为True或者False,默认参数为False,设为True时即使用分布式训练。

epochs:默认参数为100,用于指定训练的轮次,而在上述代码中我们设置为10

validate:布尔值,只能为True或者False,默认参数为True,在训练结束后,设定是否需要在校验集上进行评估,True则是需要进行评估。

metric:验证指标,默认参数为'bbox',在进行模型评估时会计算预测的检测框和实际检测框相交的多少,数值越高说明模型性能越好,我们在运行完程序之后也会看到这个结果。

save_best:验证指标,默认参数为'bbox_mAP',在进行模型评估时会计算分类准确率,数值越高说明模型性能越好,运行完程序之后会将这个结果保存。

optimizer:进行迭代时的优化器,默认参数为SGDSGD会在训练的过程中迭代计算mini-bath的梯度。

lr:学习率,默认参数为1e-30.001,指定模型进行梯度下降时的步长。简单解释就是,学习率过小,训练过程会很缓慢,学习率过大时,模型精度会降低。

weight_decay:权值衰减参数,用来调节模型复杂度对损失函数的影响,防止过拟合,默认值为1e-30.001

checkpoint: 默认为’None’,表示在训练过程中使用初始化权重。如果使用训练得到的模型(或预训练模型),此参数传入一个模型路径,我们的训练将基于传入的模型参数继续训练。

执行上述代码之后的运行结果如下图

../_images/image-20220408211213751.png

而在checkpoints\det_model文件夹中我们会发现多了两种文件,一个是None.log.json文件,它记录了我们模型在训练过程中的一些参数,比如说学习率lr,所用时间time,以及损失loss等;另一个文件是.pth文件,这个是我们在训练过程中所保存的模型。

3.继续训练

在这一步中,我们会教您加载之前训练过的模型接着训练,如果您觉得之前训练的模型epoch数不够的话或者因为一些客观原因而不得不提前结束训练,相信下面的代码会帮到您。

model = det(backbone='FasterRCNN') # 初始化实例模型
model.num_classes = 1  # 进行车牌识别,此时只有一个类别。
model.load_dataset(path='../dataset/det/coco') # 配置数据集路径
model.save_fold = '../checkpoints/det_model/plate' # 设置模型的保存路径
checkpoint='../checkpoints/det_model/plate/latest.pth' # 指定使用的模型权重文件
model.train(epochs=3, validate=True, checkpoint=checkpoint) # 进行再训练

这里我们有一个参数在之前的训练模型过程中没有提及,那就是train函数中的checkpoint参数,这个放到这里就比较好理解,它的意思是指定需要进行再训练的模型路径,当然你也可以根据你需要训练的不同模型而调整参数。

4.SOTA模型介绍

目前MMDetection支持的SOTA模型有FaterRCNN、Yolov3等,这些模型的作用和适用场景简介如下。

  • FasterRCNN

采用双阶检测方法,可以解决多尺度、小目标问题,通用性强。

  • Yolov3

只进行一次检测,速度较快,适用于稍微大的目标检测问题。
